こんな装置です

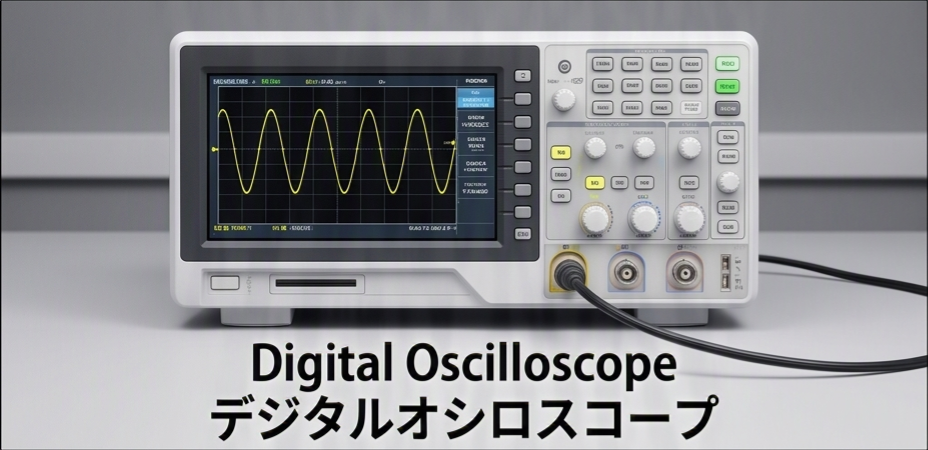

デジタルオシロスコープは、電気信号の時間変化を波形として表示する測定器です。電子回路の動作確認からパワーエレクトロニクスの高速スイッチング波形、通信信号のアイパターン解析まで、扱う対象を選ばない汎用性の高さから、工学系のほぼすべての研究室に常備されています。
性能を見るポイント
– **帯域幅**：波形をどこまで正確に再現できるかの上限。数十MHz帯の基礎実験用から、数GHz帯の高速シリアル通信解析用まで幅があります。
– **サンプリングレート**：単位時間あたりの取得点数。高速現象を捉えるほど高いレートが必要です。
– **チャンネル数・メモリ長**：多信号の同時観測や、長時間の波形取り込みに関わります。
– **トリガ・解析機能**：パワーエレクトロニクス用のスイッチング損失解析、シリアルバス（I2C、SPIなど）のデコード機能なども選定基準になります。
よく使われる研究・用途
– 回路設計における動作波形の検証・デバッグ
– モーター制御・インバータ回路のスイッチング波形解析
– 高速デジタル通信のアイパターン・ジッタ評価
– パルスパワー・レーザー駆動回路の過渡現象観測
– 学生実験・研究室のルーチン測定機として
中古で購入するメリット
オシロスコープは研究室の台数需要が高く、実験ブースごとに1台ずつ配置したいというニーズも多い機器です。中古研究機器.comでは、キーサイトや横河、レクロイといった主要メーカー品を校正・動作確認済みで取り扱っており、複数台まとめて導入する際のコストメリットが特に大きくなります。故障頻度が比較的低い機器のため、状態の良い中古機を選べば長期間安定して使用できる点も安心材料です。
1. 横河計測（YOKOGAWA） DLM2024 デジタルオシロスコープ
主な仕様: 周波数帯域 200MHz / 4チャンネル / 最高サンプリングレート 2.5GS/s
おすすめポイント: 日本のエンジニアや研究者に最も親しまれている、縦型コンパクトデザインの定番オシロスコープです。実験ベンチの限られたスペースを占有しません。4チャンネル仕様のため、記事にもあるモーター制御やインバータといったパワーエレクトロニクス分野での「複数信号の同時観測」に最適です。ノイズに強くトリガ機能も優秀で、電源系の過渡現象や不具合解析（デバッグ）において非常に頼りになる一台です。
2. キーサイト・テクノロジー（Keysight Technologies） DSOX3024A デジタルオシロスコープ
主な仕様: 周波数帯域 200MHz / 4チャンネル / 最高サンプリングレート 4GS/s（インフィニビジョン・シリーズ）
おすすめポイント: 業界トップクラスの「圧倒的な波形更新レート」を誇る高機能モデルです。画面の表示が非常に滑らかで、通常のオシロスコープでは見落としてしまうような「稀にしか発生しない間欠的な不具合（グリッチノイズなど）」を確実に捉えることができます。シリアルバス（I2CやSPIなど）の信号デコード機能や高度なトリガ解析も得意なため、通信基板や高速デジタル回路の動作検証にワンランク上の性能を発揮します。
観測したい信号の種類（電源波形か、高速通信か等）と必要帯域を教えていただければ、費用対効果の良い機種をご提案します。
